Βαλβίδες πύλης

Κατασκευαστής βαλβίδων πύλης

Οι βαλβίδες πύλης χρησιμοποιούν μια συρόμενη πύλη για να σταματήσουν τη ροή του υγρού (συρόμενη βαλβίδα πύλης). Ο σχεδιασμός των συστημάτων λειτουργίας και στεγανοποίησης βαλβίδων συχνά απαιτεί να λειτουργούν είτε πλήρως ανοιχτά είτε πλήρως κλειστά.

Ανοίγουν σηκώνοντας μια κυκλική ή ορθογώνια πύλη/σφήνα έξω από τη διαδρομή του υγρού. Το χαρακτηριστικό του χαρακτηριστικό είναι ότι η επιφάνεια στεγανοποίησης μεταξύ της πόρτας και της έδρας της βαλβίδας είναι επίπεδη. Οι όψεις της πύλης μπορεί να έχουν σχήμα σφήνας- ή να είναι παράλληλες. Γενικά, δεν πρέπει να χρησιμοποιούνται για τη ρύθμιση της ροής εκτός εάν έχουν σχεδιαστεί ειδικά για αυτόν τον σκοπό.

Όταν είναι ανοιχτή, η διαδρομή ροής επεκτείνεται με πολύ μη-γραμμικό τρόπο σε σχέση με το ποσοστό ανοίγματος. Αυτό σημαίνει ότι η ροή δεν μεταβάλλεται ομοιόμορφα με τη διαδρομή του στελέχους. Επιπλέον, οι μερικώς ανοιχτές πύλες είναι επιρρεπείς σε κραδασμούς λόγω της ροής του υγρού. Οι περισσότερες αλλαγές ροής συμβαίνουν κοντά στο κλείσιμο, όπου οι ταχύτητες του υγρού είναι σχετικά υψηλές, προκαλώντας φθορά του δίσκου και του καθίσματος και τελικά διαρροή εάν χρησιμοποιηθούν για τη ρύθμιση της ροής. Συνήθως, είναι σχεδιασμένα να είναι πλήρως ανοιχτά ή κλειστά. Όταν είναι πλήρως ανοιχτή, μια τυπική βαλβίδα πύλης δεν έχει εμπόδια στη διαδρομή ροής, επομένως οι απώλειες τριβής είναι πολύ μικρές.

Χαρακτηρίζονται από το ότι έχουν αύξοντα ή μη-αύξοντα στελέχη. Το ανερχόμενο στέλεχος παρέχει μια οπτική ένδειξη της θέσης της βαλβίδας. Οι κρυφοί στύλοι χρησιμοποιούνται όπου ο κατακόρυφος χώρος είναι περιορισμένος ή υπόγειος.

Τύποι βαλβίδων πύλης

Σύμφωνα με τη δομή, οι βαλβίδες πύλης για συστήματα παροχής νερού μπορούν γενικά να χωριστούν στους ακόλουθους τύπους:

 Με σφήνα: παράλληλη βαλβίδα πύλης και βαλβίδα πύλης σφήνας

 Με έδρα: μεταλλική έδρα ή ελαστική βαλβίδα πύλης έδρας

 Κατά στέλεχος: Με ανερχόμενο ή μη-ανυψούμενο στέλεχος.

Εφαρμογή βαλβίδας πύλης

Οι βαλβίδες πύλης έχουν πολλές βιομηχανικές και οικιακές εφαρμογές.

Μεταλλική έδρα ή ελαστική βαλβίδα πύλης έδρας

Οι βαλβίδες πύλης σφήνας μπορούν να έχουν μεταλλικές ή πλαστικές θέσεις. Στις μεταλλικές-βαλβίδες πύλης έδρασης, η σφήνα ολισθαίνει σε μια αυλάκωση στο πίσω μέρος του σώματος της βαλβίδας πύλης, η οποία συχνά παγιδεύει στερεά που περιέχονται στο ρευστό. Επομένως, οι ελαστικές βαλβίδες πύλης με έδραση παρέχουν πιο σφιχτό κλείσιμο και προτιμώνται στα συστήματα διανομής νερού.

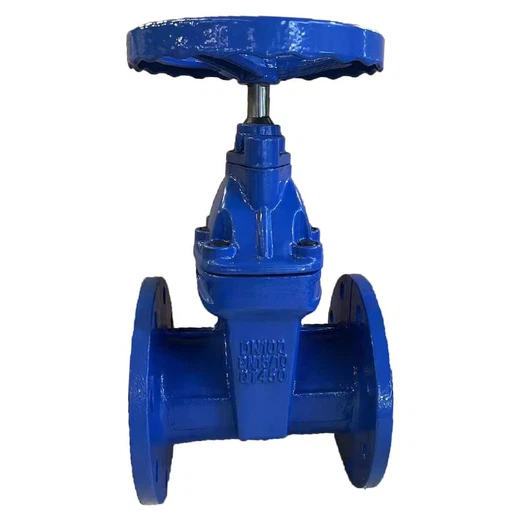

Σε μια ελαστικά τοποθετημένη βαλβίδα πύλης, η σφήνα είναι κυρίως κατασκευασμένη από όλκιμο σίδηρο και ενθυλακώνεται σε ένα ελαστικό υλικό (ελαστομερές), παρέχοντας έτσι μια σφιχτή σφράγιση. Η έδρα της βαλβίδας βρίσκεται μεταξύ της άκρης της σφήνας και του σώματος της βαλβίδας. Αυτό δεν απαιτεί αυλάκωση στο κάτω μέρος της βαλβίδας. Επομένως, οι ελαστομερείς βαλβίδες πύλης μπορούν να σφραγίσουν γύρω από μικρά στερεά που μεταφέρονται από τη ροή του νερού.
